三色发光二极管
发布时间:2013/1/25 17:31:24 访问次数:9123
(1)三色发光二极管是将3种不同颜色的LTC4151CMS%23PBF管芯封装在一起，也分为共阴极和共阳极两种。

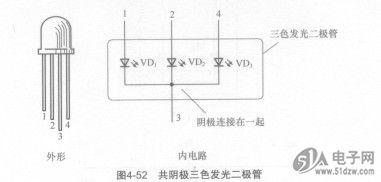

(2)共阴极4个引脚的三色发光二极管内部结构如图4-52所示，3种发光颜色（如红、蓝、绿三色）的管芯负极连接在一起。4个引脚中，1脚为绿色发光二极管的正极，2脚为蓝色发光二极管的正极，3脚为公共负极，4脚为红色发光二极管的正极。使用时，公共负极3脚接地，其余引脚按需要接入工作电压即可。
带阻发光二极管

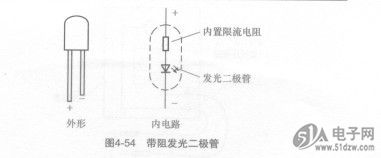

带阻发光二极管又称电压型发光二极管，其电路结构如图4-54所示。带阻发光二极管已将限流电阻做到了发光二极管内，只要接入规定的直流电压即可发光。
(1)三色发光二极管是将3种不同颜色的LTC4151CMS%23PBF管芯封装在一起，也分为共阴极和共阳极两种。
(2)共阴极4个引脚的三色发光二极管内部结构如图4-52所示，3种发光颜色（如红、蓝、绿三色）的管芯负极连接在一起。4个引脚中，1脚为绿色发光二极管的正极，2脚为蓝色发光二极管的正极，3脚为公共负极，4脚为红色发光二极管的正极。使用时，公共负极3脚接地，其余引脚按需要接入工作电压即可。
带阻发光二极管
带阻发光二极管又称电压型发光二极管，其电路结构如图4-54所示。带阻发光二极管已将限流电阻做到了发光二极管内，只要接入规定的直流电压即可发光。
