高性能示波器.具有N87C196MH引导输出功能的示波器.示波器能够显示信号波形，但不能直接测量电压值和周期时间等。最近出现了装有微处理器的示波器，除波形显示以外，还可以在荧光屏上同时显示电压、周期、频率等被测值，这种示波器称为具有引导输出功能的示波器，如图5. 54所示。


    图5. 54具有引导输出功能的示波器.引导输出功能中，垂直轴的电压灵敏度量程( V/div)和水平轴的扫描速度量程(时间/div)的位置可以用数值显示。图5.56中，荧光屏的下侧显示出P．。。50mV和A=20tLS，表示使用10：1的探测器，电压灵敏度为50mV/div时，扫描速度为20pts/div。当电压灵敏度量程未
作刻度校正时，则显示Plo。>50mV。
    示波器的测试功能中，有波形的电压、时间、周期和频率等的测量，依靠荧光屏上的指针移动可以对上述各量进行测量。测量电压时，在波形的峰值到峰值之间设置了指针，则屏幕显示出该电压AV为216. OmV。AV1中的1为用1波道测量的波形，如图5. 55所示。

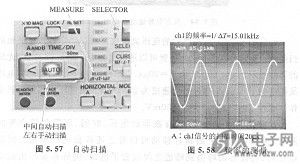

    图5. 56为测量周期的波形。将指针移动为一个周期时，屏幕显示AT= 66. 6tLs。在该状态下求取频率时，由图5.57的SELECTOR（选择器）选择MEASURE（度量），则屏幕显示1/AT，如图5.58中显示的15. OlkHz。

    图5. 54所示的示波器中，有扫描的自动量程变换功能。把图5. 58中的AUTO键按下，则基于被测信号频率的扫描速度量程自动变换，使荧光屏上能够显示1.6～4个波形，是一种十分便利的功能。
