故障检修的分析、计划及测量等方法将被应用到。
    1．分  析
    已经发现没有输出电压，你也已经确定电路真的正常地工作而后失效了。目视检查电路板或者明显的安装问题，譬如破裂的或不佳的连接、焊锡的溅洒、电线剪下的部分或是烧毁的元件等导致失效的结果。你下结论最有可能就是在放大器的零件或是连接断路的问题上，即使直流供应器电压也有可能不正确或是停运。
    2．计  划
    你决定用示波器来检查一些测试点的直流电压以及交流信号（有些人喜欢用DMM来量直流电压）。并且，你决定用二分法来追踪电路的电压，以及用晶体管测试器来确定被怀疑的晶体管是否真的故障了。
    3．测  量
    要找出多级放大器的故障元件，可以使用故障检修程序的通用五步骤，说明如下。
    步骤一：执行电源检查程序。假设直流电源电压是完好的，如图6. 43所示。
    步骤二：检查输入与输出电压。假设测量结果显示输入信号电压正确。但是却没有输出电压，或者输出电压远小于正确值，如图6.43所示。

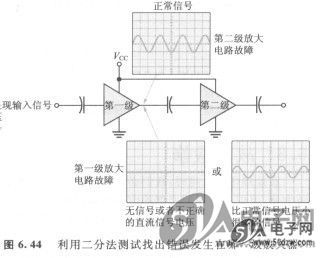

    步骤三：运用信号追踪的二分法测试故障电路。检查第一级的输出电压。如果没有信号电压，或比正常的输出信号电压小很多，那么问题就出在第一级。输出端直流电压不正确，也表示第一级放大器发生问题。如果第一级输出端的直流电压与信号电压都正确，则故障就发生在第二级。经过此检查步骤，我们就可以把问题缩小到两个放大级中的一个。这个步骤的分析过程显示在图6.44。


    步骤四：应用故障分析的方法。把注意力放在故障的单级放大器上，从中找出引起错误输出的元件。
    故障情况：直流电压值错误。
    故障原因：任何电阻或晶体管出现故障，都会产生错误的直流偏压。漏电的旁路或耦合电容器也会影响直流偏压值。必须对此单级放大器作更多测量，才能找出故障元件。

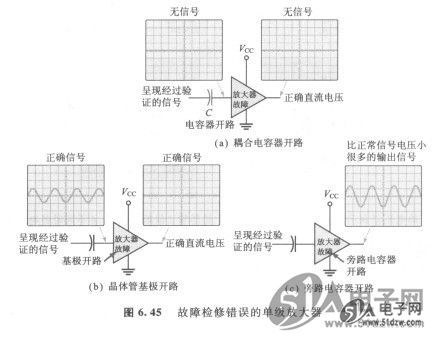

    图6. 45显示的是，在电路的交流电压出错时，最可能发生的故障状况，列出如下。

    (1)故障情况1：输出端信号电压消失，直流电压正确。
    故障情况2：基极的信号电压消失，直流电压正确。
    故障原因：输入耦合电容器开路。使得信号无法进入基极端。
    (2)故障情况：基极的信号正确，但是没有输出信号。
    故障原因：晶体管基极端开路。
    (3)故障情况：输出的信号电压比正常值小很多，直流电压正确。
    故障原因：旁路电容器开路。
    步骤五：更换或修复。关掉电源，更换损坏的元件，N87C196MH或将接线出差错的地方，重新连接妥当。然后开启电源，检查电路是否正常动作。
