在图4. 263中，由于齐纳二极管的RDC1740-413端电压是固定的，晶体管Tr2的基极一集电极之间的电压V BE随着输出电压V。的下降而减小。因此，Tr2的集电极电流Icl与取样部的电阻R3的端电压VR成比例变化。

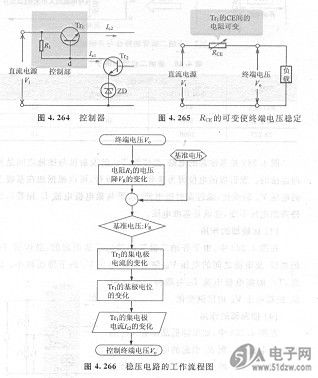

    控制部的作用.在图4. 264中，如果降低晶体管Tr2的集电极电流Ic，，则R．引起的电压降也会减小，晶体管Tri的基极电位（d点）就会上升。结果，增加了Tr．的基极电流，同时集电极电流IC2也增加，因此输出电压V。上升，发挥抵消变动的作用。
    这就恰好与图4. 265所示的，通过改变Tri的集电极一发射极之间的内阻RCE，使输出电压V。保持不变的效果是一样的。稳压电源自动完成这种调节，如图4. 266所示。
