在结构上磁通计与动圈式仪表RDC1742-418相似，但没有产生制动力矩的弹簧，如图5. 142所示。当在探测线圈中通过变化的磁通时，探测线圈中感生电动势，可动线圈中将有电流流过并产生驱动力矩使指针偏转。可动线圈一运动，在线圈中将感生反电动势，同样要流过电流并产生制动力矩。因此，磁通计的指针偏转与探测线圈内磁通量的变化成比例。

    当磁通计的指示值为≠(Wb)时，如果探测线圈的截面积为A( TIl2)，则磁感应强度B(T)可按下式示出：
    B一声／A(T)

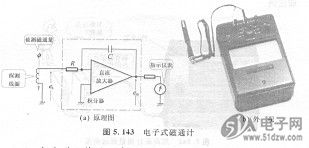

    最近，电子式磁通计得到了普遍应用。这种磁通计中采用了由高灵敏度直流放大器做成的积分器。图5. 143(a)为电子式磁通计的原理图。当变化的磁通通过探测线圈时产生电动势ei，经过CR积分器积分后，输出电压e。为：
    P。一是j6(忌为常数)

由于磁通量乒与输出电压成比例，可以用电压表测量%，而把标尺刻度按比例改成声值，就可以直接读取磁通量了。
