假设图4. 261所示的稳压LM3039H电路中终端电压砜下降了一点，此时，各个部分的动作如下：
    j一蔷百
    1
    VR=I×R3= R主≠R-×R3
    取样部的作用.终端电压Vo下降时，图4.261的a'-c之间的电压同时下降。因为电阻图4. 261电压变动的取样  R。、R。为固定电阻，所以流过这两个电阻的电流也随电压的下降而减少。因此，VR=[VO(R2+R。)]×R。也会降低，只要将这个VR作为取样电压，将信息反馈输入端就可以了。
    图4. 261的阴影部分就是取样部。为了不使终端电压下降，以并联方式接人。电阻R2和R3的电阻值必须取得很大。由于取样电压VR加到了晶体管Trz的基极，所以它能够控制集电极电流。
    基准部的作用.为了保持输出电压不变，只要设定某一个基准值，然后对此基准值进行修正就行了。

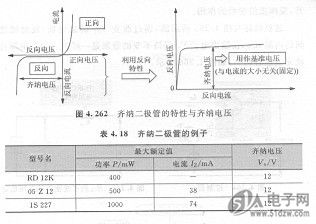

    基准电压的设定利用了齐纳二极管ZD的特性。图4.262表示的是齐纳二极管的特性曲线。齐纳二极管的反向电压，与流过它的电流大小无关，是一个固定值，这个电压称作齐纳电压。为了得到与流通电沆大小无关的一个稳定的电压降，而制造的二极管稳压元件称作齐纳二极管（又称稳压管）。表4. 18为齐纳二极管的参数例子。

    图4. 263是基准部的电路，晶体管Tr2的发射极与接地之间是反向连接的。发射极的电位因为接有齐纳二极管，可以根据加在基极上的电压VR的变化，通过发射极电流（几乎与集电极电流IC相等），保持齐纳电压不变，这就是基准电压。
