常见的场效应管偏置电路有4种。场效12-21UYC/S530-A3/TR8应管与晶体三极管放大器一样需要直流偏置电路，这里以N沟道结型场效应管为例，讲解偏置电路工作原理。

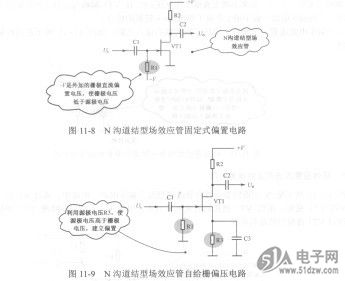

    图11-8所示是N沟道结型场效应管固定式偏置电路，又称外偏置电路。它与晶体三极管中的固定式偏置电路不同，它需要采用两个直流电源，这是这种偏置电路的一个缺点。电路中的Cl和C2分别是输入端耦合电容和输出端耦合电容。
    电路中的+V通过漏极负载电阻R2加到VT1漏极，VT1源极直接接地。-V是栅压专用偏置直流电源，为负极性电源，它通过栅极偏置电阻Rl加到VT1栅极，使栅极直流电压低于源极直流电压，建立VT1正常偏置电压。
    这种偏置电路的优点是VT1工作点可以任意选择，不受其他因素的制约，也充分利用了漏极直流电源+K可以用于低电压供屯下的放大器中。


    场效应管自给栅偏压电路分析
    图11-9所示是N沟道结型场效应管自给栅偏压电路。电路中的Rl是栅极电阻，R2是漏极负载电阻，R3是源电阻，G3是源极旁路电容。
    自给栅偏压电路的原理是：源极电流从VT1源极流出，经过R3到地线，这样在R3上的电压降使VT1源极电压高于地线电压；VT1栅极通过电阻Rl接地，使VT1栅极电压等于地线电压，而VT1源极电压高于地线电压，这样VT1栅极电压低于源极电压，给VT1栅极建立负电压。
    源极旁路电容C3将VT1源极输出的交流信号旁路到地线。
    R3具有直流负反馈的作用，可以稳定VT1的工作状态，这一点与晶体管放大器中发射极负反馈作用相同。
