彩色电视机中所使用的l行延迟LM5007MM线采用超声波色度延迟线。
    【超声波色度延迟线外形特征和电路苻号解说】

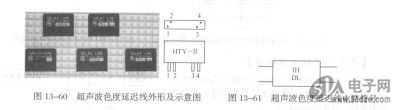

    图13-60是超声波色度延迟线外形及示意图。


    关于超声波色度延迟线的外形特征主要说明下列几点：
    (1)它的外形为长方形结构，共四根引脚，输入引脚两根，输出引脚两根。
    (2)这种延迟线的体积大小有多种尺寸，这与超声波反射次数有关，反射次数多的体积小，反射次数少的体移{大。如YTY-Ⅱ为五次反射型，外形尺寸为37.5mm×46.5mm×7.5mm。YT-Ⅲ型为八次反射型，外形尺寸更小。
    如图13-61所示是超声波色度延迟线电路符号，DL表示是延迟线，1H表示是l行。
   从图13-61中可以看出，超声波色度延迟线有四根引脚，两根为输入回路引脚，另两根为输出回路引脚。
