【电机转速调整可变电TC1-1T+阻器电路详解】

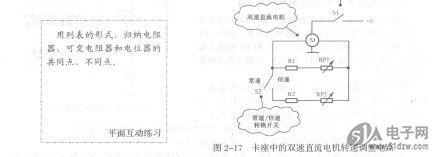

    图2-17是卡座中的双速直流电机转速调整电路。电路中的Sl是机心开关，S2是用于转换电机转速的“常速，倍速”转换开关，RP1和RP2分别是常速和倍速下的转速微调可变电阻器，用于对直流电机的转速进行微调。
    用列表的形式，归纳电阻器、可变电阻器和电位器的共同点、不同点。


    (1)电机的4根引脚中一根为电源引脚，一根接地引脚，另两根引脚之间接转速控制电路，即Rl和RP1、R2和RP2。
    (2)当转换控制开关S2在图示“常速”状态时，Rl和RP1接入电路，调整RP1的阻值大小可以改变电机在常速下的转速，达到常速转速微调的目的。
    (3)当转换控制开关转换到“倍速”状态时，Rl和RP1接入电路的同时，R2和RP2通过开关S2也接入电路，与Rl和RP1并联，这时电机工作在倍速状态，调整RP2的阻值大小可以改变电机在倍速下的转速，达到倍速转速微调的目的。
    (4)在倍速状态下，如果调整RP1的阻值大小也能改变倍速下电机速度，但是这一调整又影响了常速下的电机转速，所以倍速下只能调整RP2。而旦，只能先调准常速，再调整倍数，否则倍速调整后又影响常速。
