饱和抵消式ANC电路

发布时间:2012/12/5 19:41:18 访问次数:797

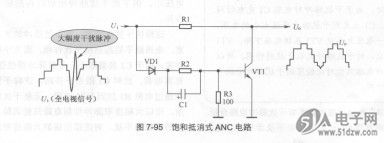

    图7-95所示是饱和抵MAX639EPA消式ANC电路。电路中,U是同步头朝上的全电视信号,其中有幅度大于同步头的干扰脉冲。
    (1)无全电视信号出现时电路分析。输入端电压低,VD1和VT1处于截止状态:全电视信号出现,但没有大幅度干扰脉坤时,全电视信号分成两路:一路由电阻Rl加到后级电路上,另一路加到VD1电路上。
    在VD1这一电路中,电阻R3阻值很小(100Q),全电视信号出现时通过VD1对电容Cl进行充电,其充电回路是:VD1一Cl一R3一地端,图7-96是充电回路示意图,由于Cl充电回路时间常数很小,所以Cl上很快充满了电荷,其充电电压为左正右负,其电压大小约等于同步头的峰值电压。
    由于Cl上充电电压右端为负,使VT1基极电压低,VT1仍然处于截止状态。这样,全电视信号仍然可以通过电阻Rl加到后级
电路。


    同步头过去后,电容Cl放电,其放电回路由电阻R2构成,由于R2阻值很大,放电时间常数大,在电容Cl中的电荷基本不
能泄放掉时,下一个同步头又对电容Cl进行充电,所以在电容Cl上的电压较大(等于各同步头电压的平均大小),使VT1处于
截止状态。
    (2)全电视信号中出现大幅度干扰脉冲时电路分析。由于干扰脉冲的幅度远大于同步头电平,而且是正脉冲,又因为电容Cl两端的电压不能突变,这样该干扰脉冲加到VT1基极,使VT1从截止状态进入导通状态,VT1集电极输出一个倒相的干扰脉冲(脉冲头朝下)与Rl送到的干扰脉冲(脉冲头朝上)相抵消,达到抗干扰的目的。
    (3)连续出现大幅度窄干扰脉冲电路分析。由于对电容Cl充电电荷来不及泄放掉,连续的大幅度干扰脉冲对电容Cl充电,使Cl上电电压较大,导致VT1基极电压低而处于截止状态,这样也没有抗干扰的作用。
    大幅度干扰脉冲过去后,电容Cl放电,使电容Cl上电压减小一些,供下次大幅度干拢脉冲出现时起抗干扰作用。

    图7-95所示是饱和抵MAX639EPA消式ANC电路。电路中,U是同步头朝上的全电视信号,其中有幅度大于同步头的干扰脉冲。
    (1)无全电视信号出现时电路分析。输入端电压低,VD1和VT1处于截止状态:全电视信号出现,但没有大幅度干扰脉坤时,全电视信号分成两路:一路由电阻Rl加到后级电路上,另一路加到VD1电路上。
    在VD1这一电路中,电阻R3阻值很小(100Q),全电视信号出现时通过VD1对电容Cl进行充电,其充电回路是:VD1一Cl一R3一地端,图7-96是充电回路示意图,由于Cl充电回路时间常数很小,所以Cl上很快充满了电荷,其充电电压为左正右负,其电压大小约等于同步头的峰值电压。
    由于Cl上充电电压右端为负,使VT1基极电压低,VT1仍然处于截止状态。这样,全电视信号仍然可以通过电阻Rl加到后级
电路。


    同步头过去后,电容Cl放电,其放电回路由电阻R2构成,由于R2阻值很大,放电时间常数大,在电容Cl中的电荷基本不
能泄放掉时,下一个同步头又对电容Cl进行充电,所以在电容Cl上的电压较大(等于各同步头电压的平均大小),使VT1处于
截止状态。
    (2)全电视信号中出现大幅度干扰脉冲时电路分析。由于干扰脉冲的幅度远大于同步头电平,而且是正脉冲,又因为电容Cl两端的电压不能突变,这样该干扰脉冲加到VT1基极,使VT1从截止状态进入导通状态,VT1集电极输出一个倒相的干扰脉冲(脉冲头朝下)与Rl送到的干扰脉冲(脉冲头朝上)相抵消,达到抗干扰的目的。
    (3)连续出现大幅度窄干扰脉冲电路分析。由于对电容Cl充电电荷来不及泄放掉,连续的大幅度干扰脉冲对电容Cl充电,使Cl上电电压较大,导致VT1基极电压低而处于截止状态,这样也没有抗干扰的作用。
    大幅度干扰脉冲过去后,电容Cl放电,使电容Cl上电压减小一些,供下次大幅度干拢脉冲出现时起抗干扰作用。
