电视机的行扫描电AD8542ARUZ-REEL路中设有行AFC电路。
    行AFC电路是一个鉴相电路，其两个输入信号分别是行同步脉冲和行逆程脉冲。这一电路对这两个输入信号的频率和相位进行比较，当两个输入信号的频率和相位存在偏差时，行AFC电路输出一个误差电压，以控制行振荡器的振荡频率和相位。

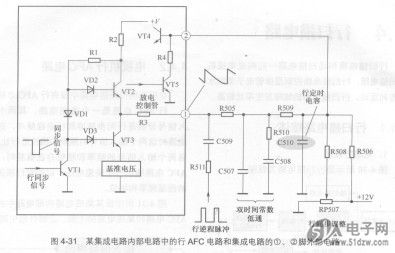

    图4-31所示是某集成电路内部电路中的行AFC电路和集成电路的①脚、②脚外部电路。
    当行同步脉冲出现时，VT1基极为低电平，VT1截止，其集电极输出高电平，通过VD1（直流电压+V通过R2．Rl使VD1处于导通状态）和VD2、VD3分别使VT2和VT3导通，若两管导通程度相同，则VT2发射极电流全部流入VT3集电极，集成电路（瑚却没有电流流入或流出。


    当集成电路①脚电压偏低时，VT2导通程度高于VT3，这样VT2 -部分发射极电流流出①脚；当①脚电压偏高时，VT3导通程度高于VT2，这样VT2全部电流流入VT3还不够，还要从(i)脚外部电路中流入一部分电流给VT3。
    电路中，VT2和VI3导通程度是否相同，由VT1基极上同步脉冲和①脚上锯齿波电压决定。下面分成3种情况来分析行AFC电路的工作过程。
