锁相环立体声解码器

发布时间:2012/11/26 20:04:45 访问次数:980

    1.获得副载波ECJ2VC1H0R5B信号的两种方法
    立体声解码器电路解码过程中要用到38kHz的副载波,这一信号由收音电路产生,获得这一副载波信号的方式有下列两种。
    (1)从立体声复合信号中取出19kHz导频信号,再经倍频得到38kHz副载渡。
    (2)采用锁相环电路。锁相环立体声解码器电路中只是获得副载波的方式不同,解码器电路部分仍然采用开关式电路。
    2.锁相环电路

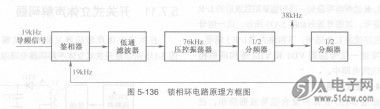

    图5-136所示是锁相环电路原理方框图,从图中可看出这一电路的组成。关于这一电路的工作原理主要说明下列几点。
    (1) 76kHz压控振荡器输出的信号经1/2分频得到38kHz副载波信号,再次1/2分频后为19kHz信号。这- 19kHz振荡信号(振荡器当前振荡信号)与19kHz导频信号(标准信号)一起加到鉴相器中,进行频率和相位比较。


    (2)在鉴相器电路中,当两个19kHz信号的频率、相位相同时,鉴相器浸有误差电压输出;当两个输入信号的频率和相位不同时,鉴相器便有误差电压输出。
    (3)鉴相器输出的误差电压通过低通滤波器滤波,加到76kHz压控振荡器中,控制它的振荡频率和相位,使之与19kHz的导频信号同步。同步是指振荡器的振荡频率和相位( 76kHz振荡频率经两次1/2分频后的19kHz)与19kHz导频信号相同。

    1.获得副载波ECJ2VC1H0R5B信号的两种方法
    立体声解码器电路解码过程中要用到38kHz的副载波,这一信号由收音电路产生,获得这一副载波信号的方式有下列两种。
    (1)从立体声复合信号中取出19kHz导频信号,再经倍频得到38kHz副载渡。
    (2)采用锁相环电路。锁相环立体声解码器电路中只是获得副载波的方式不同,解码器电路部分仍然采用开关式电路。
    2.锁相环电路
    图5-136所示是锁相环电路原理方框图,从图中可看出这一电路的组成。关于这一电路的工作原理主要说明下列几点。
    (1) 76kHz压控振荡器输出的信号经1/2分频得到38kHz副载波信号,再次1/2分频后为19kHz信号。这- 19kHz振荡信号(振荡器当前振荡信号)与19kHz导频信号(标准信号)一起加到鉴相器中,进行频率和相位比较。


    (2)在鉴相器电路中,当两个19kHz信号的频率、相位相同时,鉴相器浸有误差电压输出;当两个输入信号的频率和相位不同时,鉴相器便有误差电压输出。
    (3)鉴相器输出的误差电压通过低通滤波器滤波,加到76kHz压控振荡器中,控制它的振荡频率和相位,使之与19kHz的导频信号同步。同步是指振荡器的振荡频率和相位( 76kHz振荡频率经两次1/2分频后的19kHz)与19kHz导频信号相同。
