①温度冲击BSTH3740条件是-15℃/h～125℃m，周期数分别是250、500、1000、1500和2000。
    ②焊料及其铅含量：使用Sn3.5Ag0.7Cu焊料，并在其中分别加1%、2%、5%、10%，15%和20%的铅熔炼后作为试验用焊料。

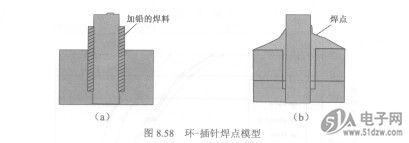

    ③样品准备：用纯Cu制作一个专用环一插针焊点模型，用上述焊料焊牢如图8.58所示。

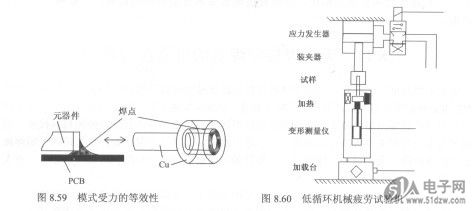

    ④样品的等效性。通过一定的外力作用在铜棒上，焊层处的受力相当于元器件焊点处的热应力，如图8.59所示。
    ⑤低循环机械疲劳试验。这种试验的原理是：通常认为片式元器件的焊点受到热应力后其变形量为±51im，通过这种装置可以将模型焊点的实际变形量控制在±2～±3ym，该数值接近于实际焊点的受力状态，这种试验装置如图8.60所示。
