三极管作开关器件的应用举例
发布时间:2012/9/7 19:42:05 访问次数:979

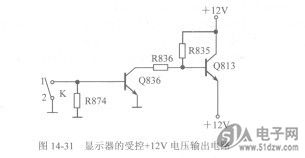

如图14-31所示为显示TC4429EPA器的受控+12V电压输出电路。
当把开关K按下后,1端接地,三极管Q836截止,集电极为高电压,+12V电源通过电阻R835.三极管Q813的B-E结提供偏流,使三极管Q813导通,从发射极输出+12V电压。14.6.4开关电路的故障分析与检修下面以图14-31所示显示器的受控+12V电压输出电路为例,讲解开关电路的故障检修。该电路常见故障现象为开机后无+12V电压输出。
具体检测方法如下:
用万用表测三极管Q813的集电极电压,如果电压为+12V,说明三极管Q813未工作。
接着测三极管Q836的集电极电压,如果电压为OV,说明三极管Q836已饱和或已短路损坏。
最后测三极管Q836的基极电压,如果电压为+0.5V,说明Q813元输出是因Q836被击穿短路后Q813无基极电流截止引起的。
如图14-31所示为显示TC4429EPA器的受控+12V电压输出电路。
当把开关K按下后,1端接地,三极管Q836截止,集电极为高电压,+12V电源通过电阻R835.三极管Q813的B-E结提供偏流,使三极管Q813导通,从发射极输出+12V电压。14.6.4开关电路的故障分析与检修下面以图14-31所示显示器的受控+12V电压输出电路为例,讲解开关电路的故障检修。该电路常见故障现象为开机后无+12V电压输出。
具体检测方法如下:
用万用表测三极管Q813的集电极电压,如果电压为+12V,说明三极管Q813未工作。
接着测三极管Q836的集电极电压,如果电压为OV,说明三极管Q836已饱和或已短路损坏。
最后测三极管Q836的基极电压,如果电压为+0.5V,说明Q813元输出是因Q836被击穿短路后Q813无基极电流截止引起的。
