放大电路也QMGA-0008-TR1叫放大器，也是电子设备中最基本的单元电路之一。在学习放大电路之前，我们要先了解一下放大电路的组成、元器件的作用及放大原理，明确一些基本概念，如多级放大器的级间耦合方式及特点、功率放大器等，然后简要介绍由场效应管构成的放大电路，最后介绍用三极管构成的开关电路。

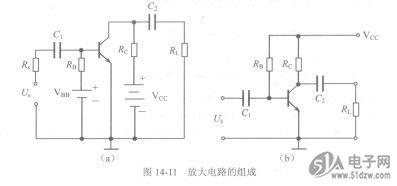

    放大电路是由三极管、电阻器、电源、耦合电容器、负载等构成的。如图14-11 (a)所示为电路原理图，三极管是放大电路的核心元件，担负着电流放大作用。
    VBB是基极偏置电源，Vcc是集电极偏置电源，使三极管具备放大条件。尾叫做基极偏置电阻，通过VBB为三极管提供合适的基极电流（毛），这个电流通常叫基极偏置电流。RB过大或过小都会造成三极管不能正常放大。偏置，就是为放大电路建立条件，交流就是要放大的信号。


    Rc为集电极负载电阻，一方面给集电极提供适当的直流电压（静态电压），还能防止/过大使三极管过热而损坏；男一方面通过它可将电流变化转变为电压变化。
    G和C2为隔直耦合电容器。我们已经知道电容器对高频信号呈短路（电阻很小），对直流呈现为高电阻，相当于不通（直流电被隔断）。
    电路图中“上”表示“地”，通常与电源的负极相接。它并不是指土地的地，而是表示电路的参考”零”电位，只表示电路中各点电压的公共端点。这是一个很重要的概念，在测量电压时大多是以地为参考点的。
    在实际应用电路中，使用两个电源很不方便，一般从Vcc中通过电阻分压获取VBB,即只使用一个电源，这时要适当改变RB的阻值，才可以提供合适的／B。
    在描绘电路图时习惯用图14-11 (b)所示形式，不再画出电源符号。输入端（输入回路）接信号源电压Us, Rc表示信号源内阻，输入信号电压为“；输出端（输出回路）接负载电阻扁，输出电压为U。
