1．固定偏置放大电路

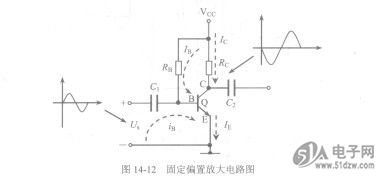

    固定偏置放大电路的QFS-S202FIDZD-A-32V2A结构如图14-12所示。当电路接通时，就有／B和／C产生，／B是固定不变的，且有/B=（VCC- UBE）/RB, UBE=0.6—0.7V,因此／B—VCC/RB。由于/c=卢×名，／C受／B控制变化。/E=七+／C，是这3个电流是一定要满足的。集电极电流流过Rc产生压降，集电极电压为Uc=Vcc-/c×Rc。


    2．放大电路的电压放大工作原理
    在输入端加上正弦波信号源后，信号源电压以通过电容器G、三极管的B-E结形成的回路，产生信号电流，B，信号电流是随信号内容变化的。
    在信号电压的正半周，信号电流，B流过电容器Cl、三极管的B-E结回到信号源的负极，对电容器Cl充电（电容器对高频信号呈现为低电阻），其充电电流就是信号电流，B，加到／B上使基极电流增大为儿=／B+／B。由三极管的电流放大原理可知，集电极电流也增大，集电极电流增大为/c=)f3×儿，集电极电压为Uc=Vcc-/c×Rc。这里，五、/、五表示放大电路末加交流输入信号状态下的电流，在放大电路加入交流后，放大电路就会出现交流信号/B. /c.A。此时，各极上的电流及电路上的电压均有交流和直流两部分组成。
    是三极管的放大系数，为三极管集电极电流与基极电流之比，i表示三极管放大能力越强。
    在信号电压的负半周，信号电流，B使启减小，从而使三极管的基极电流减小。同时集电极电流／C也减小、集电极电压跟着减小。
    可见，基极电流变化了，集电极电压也变化了，这就是三极管的电流和电压放大原理。
    这里还要注意，集电极输出的信号波形与输入信号波形是相反的，也就是呈反相，所以该放大器又称为反相放大器。
    这种放大电路由于基极偏置电流是由固定电阻兄提供的，尾的阻值确定后，／B和／C就确定了，即/B=VCC/RB，所以属固定偏压放大电路。另外，环境温度变化、电源电压波动、元件老化等因素，都会使原来设置好的静态工作点（偏置电流）发生改变，从而影响放大器的正常工作。比如，温度上升时，三极管的穿透电流增大，会导致电路不能正常工作。
