1．PN结的定义
    经过特殊工艺加工，把一块P型半导体和N25Q128A13BSF40F一块N型半导体紧密地结合在一起，则在它们的接触面上会形成一个特殊的“电场”，称为"PN结”。在PN结两侧，P型半导体区域称为P区，N型半导体区域称为N区，如图8-2所示。



    2．PN结的特性——单向导电性

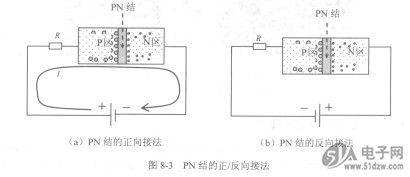

    把PN结的P区与电源的正极接通，N区与电源的负极接通，称为正向接法；把PN结的P区与电源的负极接通，N区与电源的正极接通，称为反向接法如图8-3所示。
     PN结正向接法时能导电，称为正向导通；反向接法时，PN结不能导电，称为反向截止。这种特性称为PN结的单向导电性。


    但是在反向接法时，当反向电压达到一定阈值时，PN结会出现较大的反向电流，称为反向击穿。此时撤去反向电压后，PN结仍能恢复其单向导电性。若反向电压超过阈值过多时，PN结会被永久反向击穿而损坏，将不能恢复其单向导电性。
    从PN结的P区和N区分别引出两条导线，用固体绝缘材料封装起来，便可以制作出半导体二极管。制作二极管的材料主要有硅和锗，用硅树料制作的二极管称为硅二极管：用锗材料制作的二极管称锗二极管。
