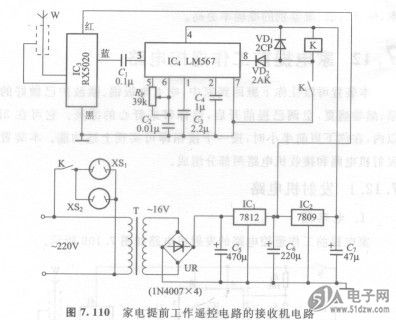

家电提前工作遥控电路的SB180接收机电路如图7.110所示。

    工作原理
    IC3为无线接收组件；IC4为锁相环音频率译码器LM567，其5、6脚外接电阻、电容器，确定内部压控振荡器的中心频率。因此IC4作为单频率信号检测仪，检测信号由3脚输入。当输入信号频率与中心振荡频率一致时，其8脚就由高电平变成低电平。lC。中心频率与发射机的调制频率相一致，此时按一下发射机按钮S，IC。的8脚变成低电平，继电器K线圈得电吸合，其常开触头闭合，接通XS1、XSZ插座电源。
    在下班前半小时，只需按一下发射机电路中S，电路就能自动接通并联的XS，、XS2插座的电源（根据需要，可多并联几个插座），实现远距离遥控家电的目的。
