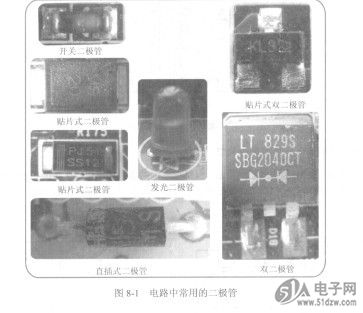

晶体二极管由一个PN结、两条电极引N80C188-25线和管壳构成，即在PN结的两侧用导线引出加以封装，就是晶体二极管。晶体二极管也称为半导体二极管，是各种电子设备、电器常用的半导体器件，常用在整流、检波、电子开关等电路中。如图8-1所示为电路中常用的二极管。

    半导体概念及种类
    通常能导电的物体称为导体，不能导电的物体称为绝缘体。在自然界中，还有一类物体，其导电能力介于导体与绝缘体之间，称为半导体。如硅、锗、磷、硼、钾等，它们的导电性很特殊，其单质的导电能力很低，近于绝缘体（称为纯净半导体）。但是，如果在单质中掺加一点其他物质（称为杂质），例如在硅中加入一点硼，或加入一点磷，其导电能力会大幅度提高（称为掺杂半导体）。像这样的导体，其导电能力随掺入杂质或施加电压，或受温度、光照等影响，其导电能力发生很大变化，这类物质均称为半导体。
    掺杂半导体的导电能力相比于纯净半导体有了很大提高。导电能力的大小与杂质的比例有很大关系，杂质的比例越高，导电能力越强。这是制作半导体器件的基础，据此可以制作出适合各种不同用途的电子器件。
    根据掺杂的物质不同，糁杂半导体又分为空穴型半导体（P型半导体）和电子型半导体(N型半导体)两种。
