碳膜电阻器在电路中应TL2955用非常广泛，而且，很多人容易将碳膜电阻器和金属膜电阻器混淆，因此应首先区分电路中的碳膜电阻器和金属膜电阻器。
    识别碳膜电阻器时．可首先看电阻器的色环，一般碳膜电阻器的色环为四环，而金属膜电阻器为五环，且金属膜电阻器一般为蓝色，碳膜电阻器一般为土黄色或是其他颜色。
    打印机电源电路板中的碳膜电阻器都为直插式电阻器，测量时可以先采用在路测量，如果测量的阻值与电阻器的标称阻值相差较大，再采用开路测量。
    打印机电路中碳膜电阻器的测量方法如下：
    首先将打印机电路板的电源断开，接着观察碳膜电阻器是否损坏，看有无烧焦、引脚断裂或虚焊等情况。如果有则碳膜电阻器损坏。

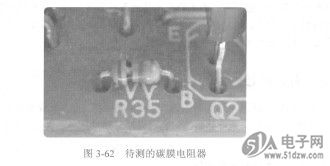

    如果待测碳膜电阻器外观没有问题，根据电阻器的色环读出碳膜电阻器的阻值。待测碳膜电阻器的标注色环为“棕黑红金”，它的阻值应为“1 kQ,误差为±5%”，如图3-62所示。
