电路的设计指标
发布时间:2012/8/22 20:42:05 访问次数:1039
下表列出电动AT24C08B-PU机驱动电路的设计指标。
拟驱动的电动机是15V/1A的小型DC电动机。电动机的驱动模式设定为由两个控制信号控制的4种模式。

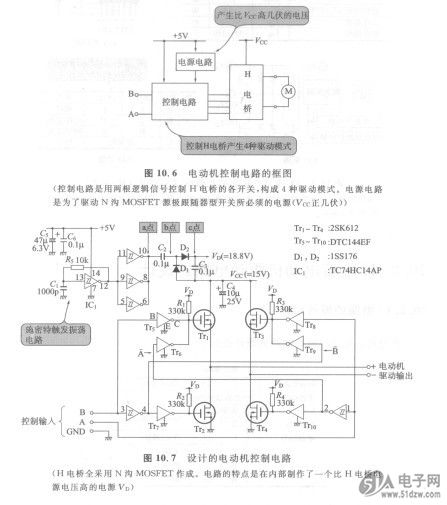

图10.6是电路框图。控制电路是由两个OV/5V的逻辑信号分别控制H电桥各开关形成4种驱动模式的部分。电源电路是为了驱动N沟MOSFET源极跟随器型开关的电源部分,是DC-DC变换器升压电路。
图10.7是电动机驱动电路的总电路图。照片10.1是组装在印刷电路板上的图10.7的电路。
下表列出电动AT24C08B-PU机驱动电路的设计指标。
拟驱动的电动机是15V/1A的小型DC电动机。电动机的驱动模式设定为由两个控制信号控制的4种模式。
图10.6是电路框图。控制电路是由两个OV/5V的逻辑信号分别控制H电桥各开关形成4种驱动模式的部分。电源电路是为了驱动N沟MOSFET源极跟随器型开关的电源部分,是DC-DC变换器升压电路。
图10.7是电动机驱动电路的总电路图。照片10.1是组装在印刷电路板上的图10.7的电路。
