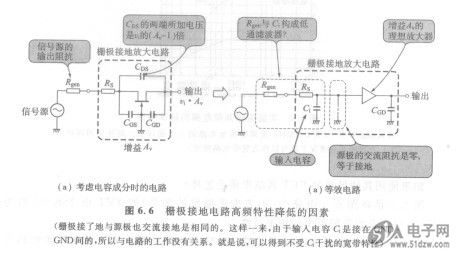

图6.6是考虑到FET各电极ULN2004AN间存在电容成分时画出的栅极接地放大电路。简单地理解，由于FET的输入电容Ci是CG。与米勒效应影响下CDS（CDS两端加电压为vi (AV-1)，所以从源极看到的CDS增大了之和，所以信号源的输出阻抗源极电阻R。这些电阻成分与Ci构成了低通滤波器。

   （栅极接了地与源极也交流接地是相同的。这样一来，由于输入电容G是接在GNDGND间的，所以与电路的工作没有关系。就是说，可以得到不受Ci干扰的宽带特性）
    但是如照片6.4所示，FET的源极端可以认为与交流极接地是等价的（尽管流过交流电流，但是几乎不产生交流电压）。栅极接地电路的源极端可以认为与使用OP放大器的反转放大器的假想接地点是同样的状态。
    因此，即使源极与GND间接人电容器Ci也与GND-GND间接续电容器是相同的，所以不形成低通滤波器。
