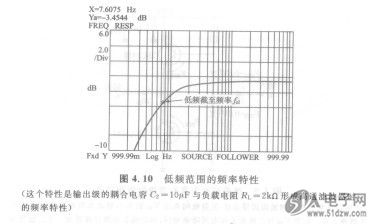

图4.10是图4.1的电路接2kQ负载电TL084CN阻时测得的低频范围振幅频率特性。
    电路的增益略小于OdB(=1倍)。
    低频截止频率fe约7.6Hz，与用式(4.4)计算得到的输出端形成高通滤波器时的截止频率(8Hz)基本一致。
    输入端高通滤波器的截止频率比较低(由式(4.3)得到0.03Hz)，在这个曲线中看不到。

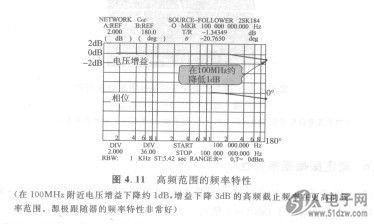

    图4.11是高频范围(lookHz～lOOMHz)电压增益和相位的频率特性。电压增益差不多是OdB，相位为0。（输入输出同相），特性一直到10MHz附近完全是平直的。到100MHz附近电压增益下降，即使这样仅仅下降了约ldB，而增益下降3dB的点——高频截止频率在频率更高的位置。

   （在100MHz附近电压增益下降约ldB，增益下降3dB的高频截止频率在更高的频率范围。源极跟随器的频率特性非常好）
    如图4.12所示，在源极跟随器的场合电路的输入电容Ci与信号源的电阻等形成低通滤波器。但是由于电压增益为1，不发生米勒效应，所以Ci非常小，所以像图4.11那样频率特性非常好。
