照片4.6是输出端所接负载TIL113M电阻为R，一2kQ时的输入输出波形。源极接地放大电路中，当输出端接负载电阻时，由于电路的输出阻抗（漏极电阻）与负载对输出分压，导致输出信号的振幅降低。但是对于源极跟随器来说，如照片4.6所示，即使接了负载，输出信号的振幅也几乎不发生变化（增益为1）。

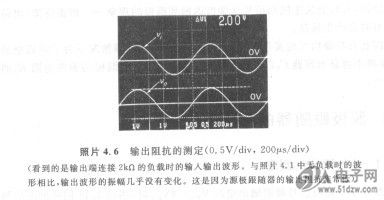

    照片4.6输出阻抗的测定(0. 5V/div，200)us/div)（看到的是输出端连接2k(l的负载时的输入输出波形。与照片4.1中无负载时的波形相比，输出波形的振幅几乎没有变化。这是因为源极跟随器的输出阻抗非常低)
    这就是说源极跟随器的输出阻抗Zo比输出端所连接的RL一2k,0的负载低得多。
    但是不为零。源极跟随器的输出阻抗Z。与电路所用FET的跨导gm之间具有如下关系：

    采用双极晶体管的射极跟随器的实际输出阻抗约为几欧，与此相比采用JFET的源极跟随器的输出阻抗稍高些。所以源极跟随器中更多使用的是比JFET的g。更大的功率MOSFET(gm愈大输出阻抗愈低)。
