这是与源极接地放大电路关TL062CN系不大的一种应用电路。JFET能够用作恒流电路。
    JFET在VGS =0时流过漏极的电流就是IDS。。利用这种性质，固定VGS=0，就成为电流设定值为IDSS的恒流电路。
    具体来说，如图3.39所示，就是将栅极连接在源极上。这样一来VG。被固定为OV（因为栅极与源极连接），N沟JFET就成为IDSS流动方向为漏极一源极，P沟JFET就成为IDSS流动方向为源极一漏极的恒流电路。

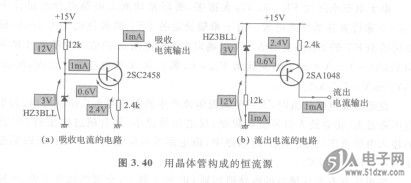

    图3.40是一例使用晶体管的恒流电路。对于晶体管来说，基极电位并不是OV，必须是某一正值或负值，所以在晶体管以外还需要有基极偏置电路。


    应用JFET的恒流电路是一种完全没有外加元件的2端恒流电路，所以这种电路在使用上耍比晶体管恒流电路方便得多。
    但是由于同一档次FET的IDSS也有一定的分散性，所以作为恒流电路使用时电流的设定值也具有一定的分散性。因此，它适用于即使恒流电路的电流值有一定程度的分散性对电路的工作也没有什么影响的电路。
    顺便指出，使用JFET的恒流电路的商品化名称叫做恒流二极管（当然它的内部电路与图3. 39相同）。恒流二极管根据IDSS的大小对设定电流进行细致分类，使用起来很方便。

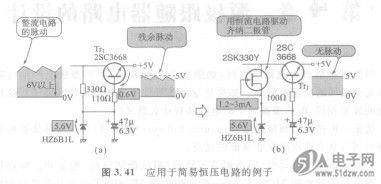

    图3.41是将N沟JFET恒流电路应用于简易齐纳二极管恒压电源的例子。

    图3.41(a)中流过齐纳二极管的电流受到电阻的限制，如果电源电路的输入有波动，那么流过齐纳二极管的电流将因这种波动而变化。其结果使齐纳二极管的电压降变化，导致输出的电压中残留有这个电压变化的脉动成分。
    图3.41(b)是用N沟JFET恒流电路替代这个电阻的电路。由于用恒定电流驱动齐纳二极管，所以齐纳二极管的电压降是一定值，输出端的残留脉动变为零。
    流过齐纳二极管的电流比电源的控制晶体管Tri的基极电流大很多，所以即使因IDSS的分散性引起恒流电路设定电流存在分散性，对于电路的工作也完全没有影响。
