表面组装继电器
发布时间:2012/8/3 20:07:55 访问次数:980
由于继电器结构复杂，零件比较多，实现小型C3225X7R1C106M化和片式化比较困难，因此表面组装继电器的发展比较缓慢，从表面组装继电器的发展看，首先是开始于干簧继电嚣，进而发展到电磁继电器、固体继电器和湿簧继电器等领域。近年来随着表面组装技术的发展，表面组装继电器已经实用化并日趋成熟。

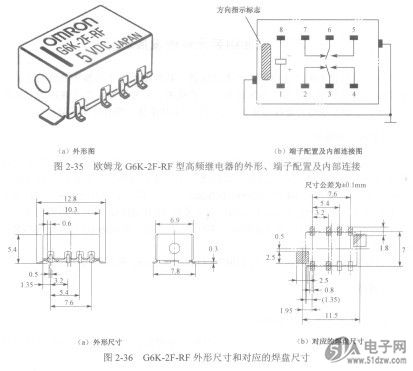

下面以欧姆龙生产的G6K-2F-RF型高频继电器为例，对表面组装继电器进行介绍。欧姆龙G6K-2F-RF型高频继电器的外形、端子配置及内部连接如图2-35所示，其外形尺寸和对应的焊盘尺寸如图2-36所示。

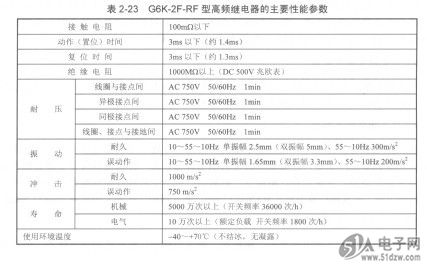

欧姆龙G6K-2F-RF型高频继电器的主要性能参敛参见表2-23。
由于继电器结构复杂，零件比较多，实现小型C3225X7R1C106M化和片式化比较困难，因此表面组装继电器的发展比较缓慢，从表面组装继电器的发展看，首先是开始于干簧继电嚣，进而发展到电磁继电器、固体继电器和湿簧继电器等领域。近年来随着表面组装技术的发展，表面组装继电器已经实用化并日趋成熟。
下面以欧姆龙生产的G6K-2F-RF型高频继电器为例，对表面组装继电器进行介绍。欧姆龙G6K-2F-RF型高频继电器的外形、端子配置及内部连接如图2-35所示，其外形尺寸和对应的焊盘尺寸如图2-36所示。
欧姆龙G6K-2F-RF型高频继电器的主要性能参敛参见表2-23。
