直流大电流测量
发布时间:2012/7/28 19:43:24 访问次数:1202
便携式直流电流表最ZMM3V3(1/2W/3.3V)大测量电流为100A，要测量100A—几千A的大电流时，由于分流器的发热增大，一般采用外装分流器。测量时，采用把分流器的电压降变换成电流值的毫伏表。

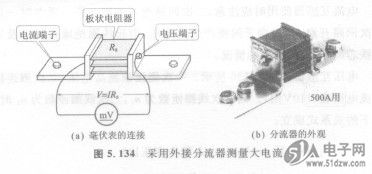

图5.134(a)示出了把毫伏表接于板状电阻做成的分流器来测量大电流的测量电路。制造lOkA以上的分流器是困难的。对于lkA～数十kA的大电流，可以采用直流互感器来测量。与分流器相比，直流互感器方式的测量精度要差些，但是测量仪表与高电压隔离，能够做到安全测量是这种方法的优点。
便携式直流电流表最ZMM3V3(1/2W/3.3V)大测量电流为100A，要测量100A—几千A的大电流时，由于分流器的发热增大，一般采用外装分流器。测量时，采用把分流器的电压降变换成电流值的毫伏表。
图5.134(a)示出了把毫伏表接于板状电阻做成的分流器来测量大电流的测量电路。制造lOkA以上的分流器是困难的。对于lkA～数十kA的大电流，可以采用直流互感器来测量。与分流器相比，直流互感器方式的测量精度要差些，但是测量仪表与高电压隔离，能够做到安全测量是这种方法的优点。
