测量50Hz或60Hz的工频UF4006信号时，过去使用振动片式频率计、比率式频率计等，目前已广泛使用变换器式频率计和数字式频率计。
    变换器式频率计中，用变换器产生与频率成比例的直流电压，用动圈式仪表读取该直流电压。由变换器的原理可分为电容充放电式与微分式两种。

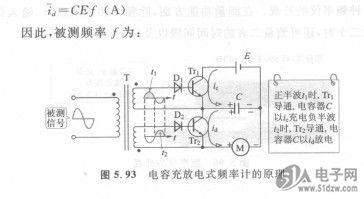

    图5.93为电容充放电式频率计的基本原理图。首先，被测频率信号通过变压器T后加到三极管Tr．和Tr2的基极。由于加到二个三极管基极的信号相位相反，被测频率信号为正半周时Tri导通(ON)，电容器C中流入充电电流i。，直至电容器电压V。等于电源电压E(V)。当被测频率信号为负半周时Tr2导通(ON)，放电电流从电容器C流出，使电流表M偏转。这时的放电电流ia的平均值ia为：

    3×10-7/周、±5×10-7/月等，一般在晶体振荡器的规格表中可以查到。

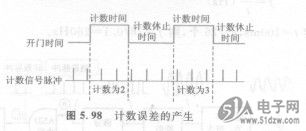

    频率仪的误差与晶体振荡器的稳定性有关，此外还会产生±1的计数误差。产生原因如图5.98所示，由计数信号脉冲与开门时间的相对相位关系可知，在开门时间内，计数信号脉冲可能多一个或可能少一个。在图5.98的场合，计数信号脉冲会出现三个脉冲或二个脉冲的情况。显示器将显示2，偶尔也会出现3。要想准确读取时，应提高分辨率，延长开门时间，就可以进行准确测量了。
