整 流
发布时间:2012/7/24 20:33:36 访问次数:596

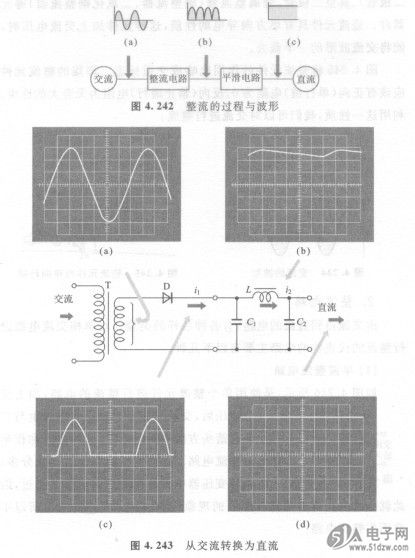

将交流转换为直流这一过程称作1N4742(1W/12V)整流，通常经过图4. 242所示的整流过程之后，就能够得到直流。
如图4.242所示，将交流转换为直流时，单靠整流元件还不能得到直流，如图4.242(b)所示，其输出波形含有波动成分（交流成分），称之为波动。这是一种介于直流和交流之间的波形，不作处理的话不宜作为直流电源使用。因此要用被称作“平滑电路”的一种波形整形电路来进行加工，得到如图4.241(c)所示的大小、方向都固定，不随时间变化的直流输出。图4. 243是用示波器观察到的波形。
将交流转换为直流这一过程称作1N4742(1W/12V)整流，通常经过图4. 242所示的整流过程之后，就能够得到直流。
如图4.242所示，将交流转换为直流时，单靠整流元件还不能得到直流，如图4.242(b)所示，其输出波形含有波动成分（交流成分），称之为波动。这是一种介于直流和交流之间的波形，不作处理的话不宜作为直流电源使用。因此要用被称作“平滑电路”的一种波形整形电路来进行加工，得到如图4.241(c)所示的大小、方向都固定，不随时间变化的直流输出。图4. 243是用示波器观察到的波形。
