是在半波整流方式下，对剩下的半个1N4743(1W/13V)周期的波形进一步进行整流的电路，有中心抽头型和桥型两种类型。

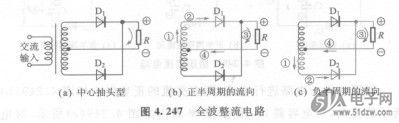

    ①中心抽头型：如图4.247(a)所示，使用2个整流元件。为了能在交流的正半周期与负半周期都能整流，从变压器次级线圈的中心引出抽头构成电路。这样，交流电流通过正半周如图4.247(b)、负半周如图4.247(c)所示的①～④的路径，负载电阻中总有同一方向的整流电流流过。此时其他部分的元件由于加的是反向电压，所以没有电流流过。
    与半波整流相比，波动成分减少，而且变压器中的直流成分交互流过，所以不会发生直流磁化的现象，并且波形特性比较好，所以被广泛地应用为整流电路。

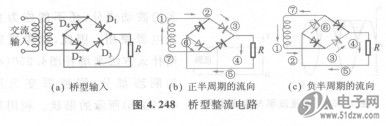

    ②桥型：使用4个整流元件，构成如图4. 248所示的桥式连接整流电路。从图4. 248(b)、(c)所示的电流流向可见，无论在交流的正或负半周，负载R中流过的一直是同一方向的电流(①～⑦)。


    这时，由图4.248(a)可知，其他部分的整流元件，因为加的是反向电压，所以没有电流流过。
    桥型整流电路不需要从变压器引出中心抽头，所以变压器的次级电压与中心抽头型相比只需一半就可以了，并且特性也比较好，所以作为整流电路得到了广泛的应用。
