(1) NAND（与非）电路

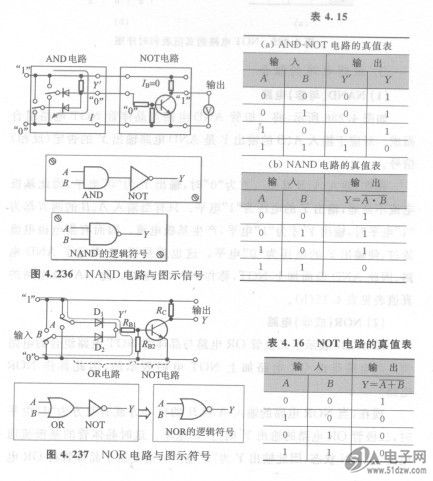

    如图4. 236所示，将二极管AND电路1N4741(1W/11V)与晶体管NOT电路组合而成。对应于输入A、B的输出y是AND电路输出y’的否定（反相）信号。
    现在，输入A、B其中一方为“O”时，输出Y'为“0”电平，因此基极电流不流通，输出y的电压为“1”电平。只有当输入A、B的两方都为“1”电平时，输出Y'才为“1”电平，产生基极电流。因而有集电极电流流过，使输出y的电压为“0”电平。这也就是说，它否定了AND电路，因此AND前面加上NOT，称作NAND电路。此NAND电路的真值表见表4.15 (b)。
    (2) NOR（或非）电路
    图4.237表示了二极管OR电路与晶体管NOT电路组合的电路例。此电路是由OR电路加上NOT电路表示的，因此称作NOR电路。
    现在，当NOR屯路的输入A和B的任一方或者双方为“1”电平时，二极管OR电路的输出Y'则为“1”电平。这时晶体管的基极流通电流，呈ON状态，因此输出y为“1”电平。这是由于晶体管将OR电路的输出反转了的缘故。电路的真值表如表4. 16所示。NAND电路、NOR电路都是由二极管与晶体管组成的，所以称作DTI,(二极管一晶体管逻辑)电路。这种DTL电路不仅能够实现NAND、NOR操作，而且在NOT电路中还有放大作用。即使当“0”和“1”电平的差缩小，只要高于某一电平，输出就为ON，低于这个电平，输出就为OFF，因此可以再现输出电平。除DTL电路之外，还有TTL（晶体管一晶体管逻辑）电路。
