使用二极管和电阻构成的1N4740(1W/10V)逻辑元件（二极管门电路）时，当将多个门串联起来后，电压电平“1”和“o”的电平差逐渐缩小，且p使设计得再好，在3～4级后仍会变得不可分辨。而且二极管不具备使输入波形反相的功能，所以仅用二极管和电阻不能构成NOT门电路。因此，在制作实用的逻辑电路时，使用由晶体管构成的逻辑元件。
    在逻辑电路中，需要使用开关速度高、耐温度变化强的硅元件，所以常用NPN型的晶体管。


    晶体管的开关动作

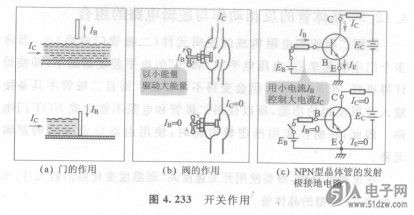

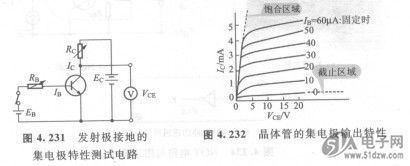

    在图4.231中，关于b为0、10、20、30、40、50、601uA的各场合，在晶体管的集电极与发射极之间加上电压，逐渐减小可变电阻Rc，测试J。对于Vc。的值并绘制成图表，就可得到如图4.232所示的曲线。这是发射极接地时的集电极输出特性，通常称之为晶体管的输出特性。域内阻非常小。因此，我们可以认为截止区相当于开关处于OFF的状态，饱和区相当于开关处于ON的状态。这样就可以通过基极电流IB来控制集电极一发射极之间的ON和OFF，其开关作用如图4.233所示。
