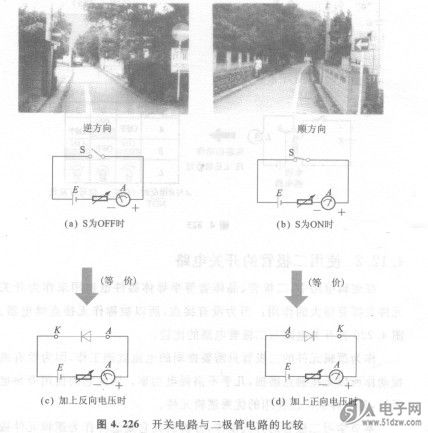

在逻辑电路中，二极管、晶体管1N4739(1W/9.1V)等半导体器件也被用来作为开关元件发挥着很大的作用。因为没有接点，所以被称作无接点继电器。图4.226为开关电路与二极管电路的比较。
    作为逻辑元件的二极管只需要微弱的电流就能工作，因为没有机械动作所以无接触点磨损，几乎不消耗电功率。因此它的使用寿命也很长，是一种被广泛使用的优秀逻辑元件。
    本节学习二极管的开关动作，分析研究它是怎样作为逻辑元件被应用的。
    二极管OR(或)电路
    图4.227所示电路的工作情况如下：

    只要输入A、B的其中有一方为“1”电平时，如图所示，电流j通过“1”--A一二极管D，一电阻R一“O”的路径流过。这时电压表的指示为输出端Y的电压，即电阻R两端的电压降R×I(V)。因二极管的内阻（正向）而产生的电压降可以忽略不计，因此，电压表的指针偏转为“1”电平。
