图4.229所示电路的1N4738(1W/8.2V)工作情况分析如下。
    因为输入B为“O”电平（切换开关倒向下边），电流J通过电阻R一二极管D：流动。这时，电压表的指示几乎为O(V)，所以输出y为“0”电平。为了使输出y指示电平“O”，输入A、B必须都为“O”电平（切换开关倒向上边）。

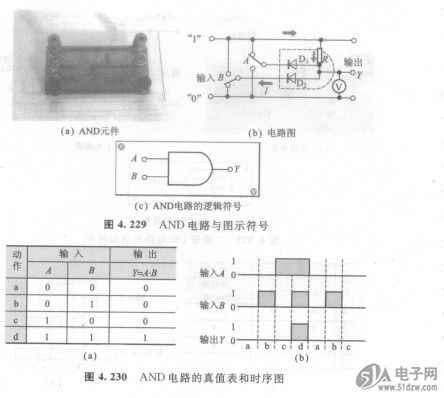

    归纳一下输入输出的状态，可以得到图4.230(a)所示的真值表和图4.230(b)所示的时序图。完成这样动作的电路称作逻辑与或AND电路。


    二极管不能制作NOT(非)电路
    开关电路与二极管一样仅靠其本身是不能构成NOT电路（非电路）的。使用2个开关电路、按图4. 225所示的方法组合起来，可以构成NOT电路。然而即使用2个二极管也不能构成NOT电路。
    时序图与顺序控制
    时序图是一种能够将输入（类似开关ON、OFF的电路动作状态）在某个时间段内变化时，输出状态以一目了然的形式加以表达的图表。
    顺序控制是按预先制定好的顺序，依次推进各个阶段控制的一种控制。例如洗衣机，设定好从洗衣到脱水的顺序，然后只要按下“开始”按钮，工作便会完成。将这种状态变化用时序图记录下来，便可以清楚直观地了解到各个阶段的动作状态，非常方便。
