触发器的动作
发布时间:2012/7/23 20:58:04 访问次数:723
(1) RS触发器

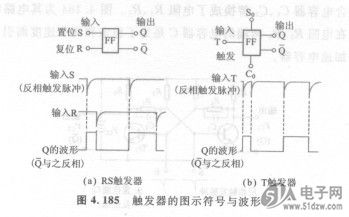

此电路的动作是当晶BZX55C91(1/2W-91V)体管Tr1、Tr2的其中一个为ON(导通状态)时,另一个则为OFF(断开状态)。当刚接通电路开关时,初始哪一个导通的决定是偶然的,但两个不会同时导通(ON)或断开(OFF)。触发器也有基本运动一样的多种类型区分。图4.185 (a)表示的是一种被称为RS触发器的电路,图中表示了它的图示符号和输出波形。S表示置位(set),R表示复位(reset),是输入脉冲的端口。向S端输入脉冲后,触发器呈set状态,向R端输入脉冲,则变为reset状态。此时输出Q与Q的波形总是相厦。
(2)T触发器
它的动作与RS触发器一样,T触发器将R端和S端合并为一个端口,并将之称作T(trigger,触发的意思)端。So是将触发器设为置位状态的端口,Co则是与当前状态无关置0(清除)的端口。每当脉冲由输入端口T输入时,输出状态反转。使用图4. 185(b)所示的动作及符号表示。也就是说,每当向T端口输入2个脉冲,就能使输出恢复为原来的状态。因此,经常被用来计数。
(1) RS触发器
此电路的动作是当晶BZX55C91(1/2W-91V)体管Tr1、Tr2的其中一个为ON(导通状态)时,另一个则为OFF(断开状态)。当刚接通电路开关时,初始哪一个导通的决定是偶然的,但两个不会同时导通(ON)或断开(OFF)。触发器也有基本运动一样的多种类型区分。图4.185 (a)表示的是一种被称为RS触发器的电路,图中表示了它的图示符号和输出波形。S表示置位(set),R表示复位(reset),是输入脉冲的端口。向S端输入脉冲后,触发器呈set状态,向R端输入脉冲,则变为reset状态。此时输出Q与Q的波形总是相厦。
(2)T触发器
它的动作与RS触发器一样,T触发器将R端和S端合并为一个端口,并将之称作T(trigger,触发的意思)端。So是将触发器设为置位状态的端口,Co则是与当前状态无关置0(清除)的端口。每当脉冲由输入端口T输入时,输出状态反转。使用图4. 185(b)所示的动作及符号表示。也就是说,每当向T端口输入2个脉冲,就能使输出恢复为原来的状态。因此,经常被用来计数。
