LA4100的引脚排列和内部框图

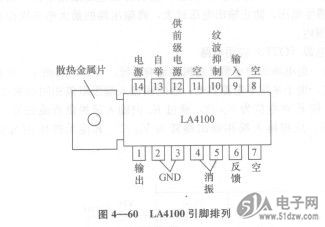

    LA4100的引脚分布如图4-60所示。它是带散热片的14脚双列直插式塑料封装结构，其引脚是从散热片顶部起按逆时针方向依次编号的，各引脚功能如图中标注。

    图4-61中虚线框内为LA4100系列单片集成功放内部电路。它由三级直接耦合放大电路和一级互补对称放大电路构成，并由单电源供电，输入及输出均通过耦合电容与信号源和负载相连，是OTL互补对称功率放大电路。
    输入级为差动放大电路，激励级为高增益共射放大电路，输出级为复合管构成的准互补对称电路。
    因为反馈由输出端直接引至输入端，且放大器的开环增益很高（三级电压放大），整个放大电路为深度负反馈放大器，所以放大器的闭环电压增益约为1/F，即

    当信号Ui正半周输入时，VT2输出也为正半周，经两级中间放大后，VTr输出仍为正半周，因此VT7、VT13复合管导通，VT8、VT14管截止，在负载R。上获得正半周输出信号；当UI负半周输入时，经过相应的放大过程，在RL上取得负半周输出信号.
