(1)在电路开环状态下逐渐增大输APM4953入信号的幅值，观察输出信号出现最大不失真时，固定输入信号并将数据记录到表2-24中(此时负载RL=1.5kQ)。
    (2)在黾路闭环状态下逐渐增大输入信号的幅值，观察输出信号出现最大不失真时，固定输入信号并将数据记录到表2-24中(此时负载RL=1.5kQ。

    负反馈对放大器通频带的影响的测试
    (1)在步骤3测试的基础上，分别测试电路开环时和闭环时的幅频特性曲线。

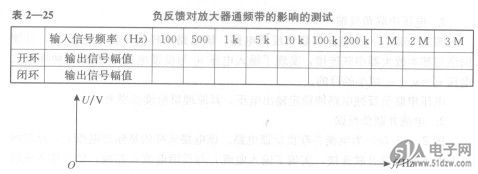

    (2)按照表2-25的要求，输入有效值为0.357 mV的正弦波交流信号，幅值不变，改变输入信号频率，将输出结果填人表中，根据表格数据画出负反馈放大电路的幅频特性曲线并确定通频带。
