任务实施BUF601AP
    一、测试任务
    乙类互补对称功率放大电路的仿真测试。
    二、任务要求
    按测试步骤完成所有测试内容，并撰写测试报告。
    三、测试器材
    计算机1台，Multisim 2001软件1套。
    四、任务实施步骤
    (1)按图4-34画好仿真电路。

    (2)将电路输入端接函数信号发生器(Function Generator l-XFG)，输入1kHz的正弦信号，输出端接示波器(Oscilloscope-XSC)，观察输出波形，用直流电流表测量两个电源提供的平均直流电流。
    (3)在输入电压Uh为OV时，观察示波器上的输出电压幅度，此时UOM=____，观察并记录电流表上的读数。

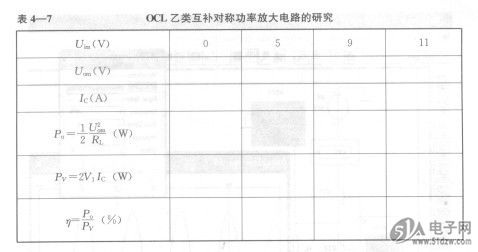

    (4)按表4-7中数据改变函数信号发生器输入电压峰值Uh，观察并记流表上读数，并通过移动示波器测试游标测量输出电压Uom。根据所得的数据计算输出功率PV、电源提供的功率PV及效率77，并填人表4-7。
