单元电路设计

发布时间:2012/7/6 20:26:25 访问次数:728

    直流稳压电源的一般GRM1885C1H2R7CZ01D设计思路是:由输出电压UO、输出电流工。确定稳压电路形式,通过极限参数(电压、电流和功耗)选择器件;由稳压电路所要求的直流电压、直流电流输入确定整流、滤波电路的形式,选择整流二极管及滤波电容并确定变压器的副边电压的有效值、电流的有效值及变压器的功率;最后由电路的最大功耗工作条件确定稳压器的散热措施。

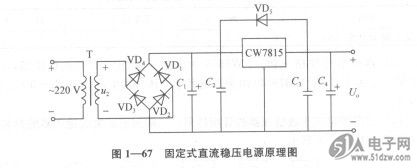

    根据设计指标要求设定直流稳压电源由桥式整流、电容滤波和CW7815稳压器组成,电路原理图如图1-67所示。



    为了保证稳压器正常工作,在输入、输出两端必须有3~5V(通常选中间值4V)的电压差。因为稳压电源的调整管所承受的功率是输入与输出的电压差乘以通过的电流,所以如果压差太大,会遣成调整管的功耗偏大,压差太小则无法稳定输出电压。

    直流稳压电源的一般GRM1885C1H2R7CZ01D设计思路是:由输出电压UO、输出电流工。确定稳压电路形式,通过极限参数(电压、电流和功耗)选择器件;由稳压电路所要求的直流电压、直流电流输入确定整流、滤波电路的形式,选择整流二极管及滤波电容并确定变压器的副边电压的有效值、电流的有效值及变压器的功率;最后由电路的最大功耗工作条件确定稳压器的散热措施。
    根据设计指标要求设定直流稳压电源由桥式整流、电容滤波和CW7815稳压器组成,电路原理图如图1-67所示。



    为了保证稳压器正常工作,在输入、输出两端必须有3~5V(通常选中间值4V)的电压差。因为稳压电源的调整管所承受的功率是输入与输出的电压差乘以通过的电流,所以如果压差太大,会遣成调整管的功耗偏大,压差太小则无法稳定输出电压。
