采用电容滤波，作用是GRM1885C1H2R4BZ01D减小经过整流的直流电的脉动成分，保持一定的输出电压平均值。根据负载的大小，选择电容的容量。滤波电容容量的选择条件参照本项目的任务2-3中式(1.12)。再根据交流电网电压220 V在向上波动10%的情况下，副边电压经整流滤波、空载时的直流峰值电压，加上一定的耐压余量，在电容的耐压等级里选择耐压值，一般耐压值取U2（即变压器副边电压有效值）的1.5～2倍的值。
   稳压部分
   固定式线性集成稳压器的分类和主要参数：
   (1)输出正负极性分类。三端固定式线性集成稳压器有输出正电压的78××系列和输出负电压的79××系列。
   (2)输出电压、电流的表示。国产三端固定式集成稳压器输出电压有5V、6V、9V、12 V、15 V、18 V、24V等七种。最大输出电流大小用字母表示，字母与最大输出电流对应表见表1- 21。


    (3)器件型号规格示例。CW7805为国产三端固定式集成稳压器，氓为+5V，JOm为1.5A;  LM79M9白美国国家半导体公司生产，Uo为-9 V，Iom为0.5 A。

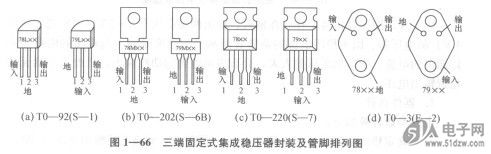

    (4)三端固定式集成稳压器的管脚排列。三端固定式集成稳压器的封装及管脚排列图如图1-66所示。
