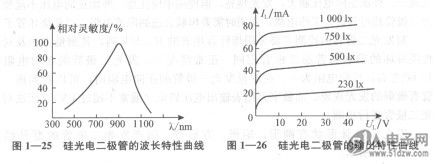

光电二极管是一种常用的GRM155R71H681KA01D光敏元件，是一种将光信号转为电信号的半导体器件。使用时光电二极管工作在反偏状态，它的反向电流随光照强度的增加而上升。为了便于接受光照，光电二极管的管壳上有一个玻璃窗口，光线透过窗口照射到PN结的光敏区。光电流的大小还与入射光的波长有关，硅光电二极管对不同波长的光，其响应的灵敏度是不同的。如图1-25所示，硅电二极管光谱响应的范围为400～1100 nm，响应灵敏度最大的入射光的波长称为峰值波长，硅光电二极管的峰值波长约为900 nm。在无光照射时，光电二极管的伏安特性和普通二极管一样，此时的反向电流叫暗电流，一般为几微安，甚至更小；在一定的反向工作电压下，受到光照后即可产生光电流。如图1-26所示，硅兆电二极管的光电流与外加电压关系不大，只随入射光的强度呈线性变化。

    光电二极管主要用于自动控制，如光耦合、光电读出装置、红外线遥控装置、红外防盗、路灯的自动控制等。当制成大面积的光电二极管时，能将光能直接转换成电能，可作为一种能源器件，即光电池。
    光电二极管的检测方法是：在无光照情况下，若将指针万用表置于R×lk挡，用黑表笔接正极，红表笔接负极，测得光电二极管正向电阻为∞，原因是光电二极管的正向导通电压高于R×lk挡的电压；交换表笔，测得反向电阻也为∞（反向电阻不是∞时说明漏电流大）。若将指针万用表置于R×lok挡，因为此时所接的指针万用表的输出电压高于光电二极管的导通压降，测得正向电阻约为300 kSl，在无光照情况下，反向电阻为。。。在有光照情况下，将指针万用表置于R×lk或者R×lOk挡，改变光照强度，正向电阻不变，而反向电阻会随光照强度增加而减小，这说明管子是好的；若反向电阻都是∞或为零，则管子是坏的。
