二极管是一种非线性器件，严格分析GRM155R71H821KA01D二极管电路需要采用非线性电路的分析方法。为了简化分析，常常采用其等效电路模型进行近似估算。在不同的条件下，应该采用不同的等效电路模型进行分析，常用的等效电路模型主要包括以下三种。
一、理想模型

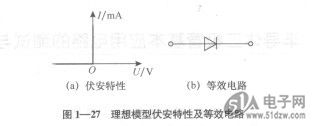

二极管的理想模型是指把二极管当作开关使用。当处于正向偏置时，二极管导通，其正向电阻很小，可忽略不计，相当于开关闭合；当处于反向偏置时，二极管截止，其反向电阻为无穷大，相当于开关断开。理想的二极管伏安特性及等效电路如图1-27所示。在实际电路中，当电源电压远大于二极管的导通压降时，可以利用此模型近似分析电路。
二、恒压降模型
在实际电路中，当电源电压没有远大于二极管的导通压降时，理想模型不准确，需要用其他电路模型代替理想模型。二极管导通时，只要流经二极管的电流大于1mA，其管压降可认为是一个恒定值，不随电流而变化，硅管的典型值为0.7V，锗管的典型值为0.3V，其伏安特性及等效电路如图1-28所示。
三、折线模型

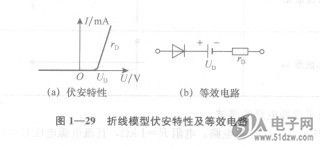

为了更精确地描述二极管的非线性特性，二极管的管压降不再被认为是恒定值，而是随着电流的增加而增加，在模型中用等效直流电源和一个电阻来近似表示二极管的非线性特性，这种模型被称为折线模型，其伏安特性及等效电路如图1-29所示。
二极管是一种非线性器件，严格分析GRM155R71H821KA01D二极管电路需要采用非线性电路的分析方法。为了简化分析，常常采用其等效电路模型进行近似估算。在不同的条件下，应该采用不同的等效电路模型进行分析，常用的等效电路模型主要包括以下三种。
一、理想模型
二极管的理想模型是指把二极管当作开关使用。当处于正向偏置时，二极管导通，其正向电阻很小，可忽略不计，相当于开关闭合；当处于反向偏置时，二极管截止，其反向电阻为无穷大，相当于开关断开。理想的二极管伏安特性及等效电路如图1-27所示。在实际电路中，当电源电压远大于二极管的导通压降时，可以利用此模型近似分析电路。
二、恒压降模型
在实际电路中，当电源电压没有远大于二极管的导通压降时，理想模型不准确，需要用其他电路模型代替理想模型。二极管导通时，只要流经二极管的电流大于1mA，其管压降可认为是一个恒定值，不随电流而变化，硅管的典型值为0.7V，锗管的典型值为0.3V，其伏安特性及等效电路如图1-28所示。
三、折线模型
为了更精确地描述二极管的非线性特性，二极管的管压降不再被认为是恒定值，而是随着电流的增加而增加，在模型中用等效直流电源和一个电阻来近似表示二极管的非线性特性，这种模型被称为折线模型，其伏安特性及等效电路如图1-29所示。
