上一个例子虽然已经让大家GRM1555C1H8R2BZ01D领会到了使用仿真软件的优势，但还不能体现出Multisim在具体辅助设计中的作用。使用仿真软件可以使你在电路设计之初就能进行效果仿真和参数配置分析，在电路分析基本功不是很强的情况下，软件仿真更能帮你在一定程度上理解电路的原理。我们可以通过下面的例子加以说明。

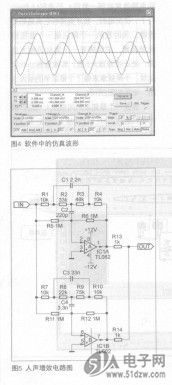

    图5所示为我在网上找到的一个常用的卡拉OK声音前级处理电路，是一位音响工程烯分享的自己的得意之作——高性价比的卡拉OK人声增效电路。设计者说当年他使用这个电路对话筒放大信号进行处理，功放出来的效果可以和当时的高档音响相媲美。此电路的原理是，由两个结构相同的、带放大的高阶带通滤波器并联使用，利用叠加原理产生两个通频带，让需要增强的特定频率声音处在频率响应的峰值。一个将150Hz处的频率提升，使人声变得丰满。另一个将2400Hz处的频率提升，使人声变得明亮，齿音也得到了很好的表现。效果的提升是基于声学知识中声波的音感分析原理。
    像我这样的发烧友得到了这么好的东西自然是十分兴奋了，就打算DIY-个这样的前级滤波电路。但是这个电路到底效果怎么样，真的像作者说的那么神奇吗？我不是专业搞音响的，对于能不能达到那种效果无法做出预测，但是我可以分析电路，如果电路的功能跟作者描述的原理一致，那就不妨一试。
    这个电路需要保证以下3点：1需要增强的频率带宽要比较窄，因为声音的频
段就很窄，要增强的范围就更小；2．频率响应的峰值要准确，3无论是增强还是不增强的信号都要能够完整输出。根据这些要求我要先从理论上验证一下电路的性能。在M ultisim的元件库中找到电路图中的元件，连成电路如图6肝示。其中Vl是正弦波信号源，XSC2是双踪示波器，XBP1是波特仪。
    Multisim的工具栏选项中有很多虚拟仪器，波特仪就是其中的一种，它是一种检测电路频率响应的工具，在仿真放大和滤波电路中很常用，图标如图7所示。将电路的输入信号和输出信号分别接到波特仪的1N和OUT的“+”端，把两个“一”端接地。使用波特仪时电路的输入端要接信号源，图6所示的电路输入端接入了正弦波信号源，接入信号源后不用设置信号源的率，波特仪就能生成波特图或是线性的频率响应曲线。
