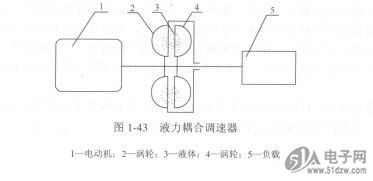

液力耦合器的原理AT91SAM9260B-CU如图1-43所示，电动机1定速旋转，电动机1通过转轴与涡轮2硬性连接，电动机1带动涡轮2旋转，涡轮2内充有一定容量的液体3，液体3可以是植物油或水，涡轮2的旋转使得其内的液体3因离心力作用从外沿甩出，液体3进入涡轮4，冲击涡轮4与涡轮2同方向旋转，涡轮2与负载5同轴连接，负载5跟着旋转起来。调节液体3的容量可以改变涡轮2对涡轮4的作用力，间时改变旋转速度。

    这种调速方法利用液体传递动能和压能，控制方法简单方便。缺点是由于采用改变液量调速，所以速度响应较慢，内部液体有可观的热量产生，且在低转速时，传输效率很低。这种调速方法实现的负载侧最高转速要小于电动机侧的转速。设负载转矩为TM，则液力耦合器的效率为



    调速范围大约为200/0～97%，不能实现电动机的额定速度100010运行。
