电路制作
发布时间:2012/6/22 19:53:32 访问次数:891

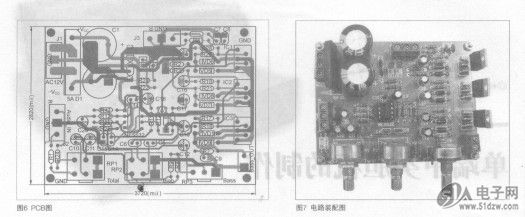

电路PCB图如图6所示（未覆铜）。装配好的电TJA1050路板如图7所示，为了使左、右声道增益均衡和低通滤波器发挥良好的性能，在以上电路部分均应采用精密电阻，在这里采用金属膜五环电阻。为了减少在调音时由人体引入的静电干扰，最好用一根导线连接三个电位器的外壳接地。R1和R24主要是调节输入信号的幅度，防止过大的输入信号致使输出出现失真，但本电路电源有一定的余量，在连接电脑调试过程中，未发现由信号过大引起的失真，由于此处需要在连接不同音源设备中做灵活处理，因此在装配时做短路处理。
电路PCB图如图6所示（未覆铜）。装配好的电TJA1050路板如图7所示，为了使左、右声道增益均衡和低通滤波器发挥良好的性能，在以上电路部分均应采用精密电阻，在这里采用金属膜五环电阻。为了减少在调音时由人体引入的静电干扰，最好用一根导线连接三个电位器的外壳接地。R1和R24主要是调节输入信号的幅度，防止过大的输入信号致使输出出现失真，但本电路电源有一定的余量，在连接电脑调试过程中，未发现由信号过大引起的失真，由于此处需要在连接不同音源设备中做灵活处理，因此在装配时做短路处理。
