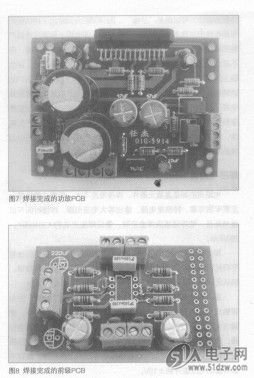

电路用的都是直插TMS3705AD元器件，焊接难度不大，但要注意焊接一定要牢固可靠，特别是电源、输出等大电流引脾，焊接时间可以适当延长，使焊锡填满焊盘空隙。最后焊接完成的PCB如图7、图8所示。
    焊接完成后一定要仔细检查，特别是使用热转印制作的没有字符标识的PCB，要防止电解电容以及三端稳压器的极性焊错。确认无误后，就可以开始调试了，调试首先从电源板开始。
    接入变压器输出绕组，打开电源。正常情况空载时，主电源输出电压为±38V左右。接着调节前级电源的两个电位器，使输出电压为±12V，并尽可能一致，我使用的是3296lYJ多圈电位器，最后成功地将正、负电压差控制在了2mV以内。因为变压器交流输出只有双15V，为了保证稳压器有3V以上的压降，最好不要将输出电压提升到土15V。
    调好电源后，开始调功放，实际上也谈不上调，因为没有需要改变的参数，只是测试下是否能正常工作。这里建议不要一开始就给LM4780功放板加上±38V的主电源，可以先将前级的±12V用作测试，测试电路正常的情况下再接入主电源。接上主电源后，如果LM4780没有过热现象，接着再测一下输出的直流电压就算完成了。最后测得LM4780的输出直流电压大约为20mV。
    前级电路也基本不需要调试，有兴趣的话可以试一下不同运放输出的直流电压。我试过的OPA2604和德州仪器的NE5532，两者输出的直流电压都在5mV以内，而换成仪表运放OPA2277后输出的直流电压低到了20uV。
    各个单元电路调试完毕后，需要给LM4780加上一个散热器才能试听，否则即使在空载的情况下，LM4780长时间通电后也会有烫手的感觉。
