PCB的设计

发布时间:2012/6/22 18:47:20 访问次数:710

    从上述3个模块电路来看,电路的结MC33290DR2构是十分简单的,但是合理的布局布线却不是件容易的事情。从这次的PCB设计中,我也学到了不少的东西。
    电源电路板用单面板或者洞洞板就能胜任,这回我首次尝试了热转印的方法制作PCB,最后做出来的电源板如图4所示,虽
然看起来比较粗糙,但不影响使用(这里要感谢学校工程训练中心陶老师的热心帮助,让我学会了热转印这种制作PCB的廉价方法)。

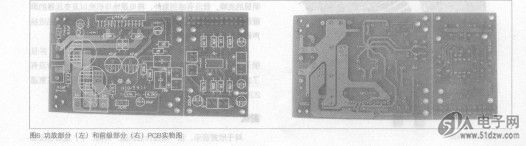

    功放部分电路的PCB完全参照了LM4780官方数据手册上评估板的设计,可以说是“抄板”。图5和图6分别给出了评估板的
布局布线图与我本次制作的PGB实物图。评估板上的布线遵循严格的单点接地原则,从根本上避免了地环路导致的交流底噪,但不足之处是元器件密度比较稀疏,没有充分利用PCB面积。评估板上的退耦电容都尽可能地靠近电源引脚放置,并且对于LM4780这种有多个电源引脚的芯片,在每个电源引脚旁边单独放置退耦电容,这样的设计是可靠工作与优良生能的保证,很多业余爱好者制作时容易忽视这些。另外,为了工作的可靠性,防止产生振荡,电源电路中两个稳压器的输入与输出引脚以及前级电路中运放的两个电源引脚附近都要放置一个0.1uF左右的电容。



    从上述3个模块电路来看,电路的结MC33290DR2构是十分简单的,但是合理的布局布线却不是件容易的事情。从这次的PCB设计中,我也学到了不少的东西。
    电源电路板用单面板或者洞洞板就能胜任,这回我首次尝试了热转印的方法制作PCB,最后做出来的电源板如图4所示,虽
然看起来比较粗糙,但不影响使用(这里要感谢学校工程训练中心陶老师的热心帮助,让我学会了热转印这种制作PCB的廉价方法)。


    功放部分电路的PCB完全参照了LM4780官方数据手册上评估板的设计,可以说是“抄板”。图5和图6分别给出了评估板的
布局布线图与我本次制作的PGB实物图。评估板上的布线遵循严格的单点接地原则,从根本上避免了地环路导致的交流底噪,但不足之处是元器件密度比较稀疏,没有充分利用PCB面积。评估板上的退耦电容都尽可能地靠近电源引脚放置,并且对于LM4780这种有多个电源引脚的芯片,在每个电源引脚旁边单独放置退耦电容,这样的设计是可靠工作与优良生能的保证,很多业余爱好者制作时容易忽视这些。另外,为了工作的可靠性,防止产生振荡,电源电路中两个稳压器的输入与输出引脚以及前级电路中运放的两个电源引脚附近都要放置一个0.1uF左右的电容。
