这是我第一次制作大功率的AB类功放，这样74HC125一项制作投入的成本对于我一个穷学生来说是相当高的，所以一定要保证一次性成功。为了降低制作难度，我打算将电路分成电源部分、前级放大部分和功率放大部分几个模块来做，这样的话，即使某一个部分的电路出现了瑕疵，也不至于对整个电路改动。
    1．功放电路

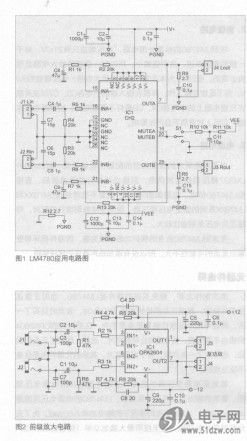

    LM4780茌往期的《无线电》杂志上不止一次介绍过，电路原理也与其他的AB类功放大体一致。图1是本制作功率放大部分的电路原理图，完全按照官方数据手册提供的参数画出。图中由R10、R11和C11构成开机静音电路，具体的静音时间可以由手册中的公式算出。采用图中的数值，在电源电压为±35V时，计算得静音时间大约为O.1s。为了PCB布线的方便，这里将LM4780
内部部分空置的引脚就近接到了电源端。


    2．前级电路
    按照LM4780的标准外围电路，电压增益只有21VN，对于一般的音源来说，这个值偏小，所以加一级前级放大电路是很有要的。图2所示为本次制作的前级放大电路，电压增益约5V/V。为了运放可靠工作，并联在输入端的小电容C3、c7以及并联在反馈电阻上的小电容C4、C8最好不要省略掉。按照图中的取值，实际上对音质不会产生影响。
    3．电源电路
    电源电路采用的是最典型的配置，前级使用一对LM317／LM337稳压后给运放供电，后级功放部分整流滤波后，直接给LM4780供电，电路如图3所示。这里不推荐使用LM78><X和LM79>0<系列的固定电压稳压器，因为很难做到很好的配对，导致正负电压差别会比较大。
    考虑到LM4780自身的保护功能比较完善，因器件损坏导致输出直流的可能性不大，所以没有添加扬声器保护模块电路。
