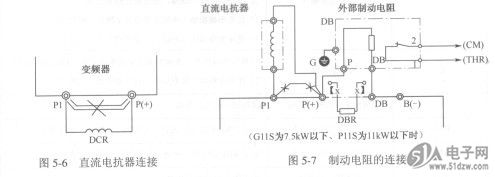

Pl和P(+)接直流电抗器(DCR)，用于改AD9889BBSTZ-165善功率因数，75kW以下的变频器可以不用，Pl和P(+)直接短接（出厂已接好）即可；对于75kW以上的变频器，直流电抗器为随机自带的标准配置，如果不用直流电抗器，则Pl和P(+)一定要短接，如图5—6所示。
    当电动机经常处于刹车和重物下放状态时，P(+)和DB要接合适的制动电阻，否则变频器可能出现过压报警，GllS系列不大于7.5kW的变频器内部自带制动电阻和制动单元，PllS系列不大于llkW的变频器内部自带制动电阻和制动单元，如图5-7所示。

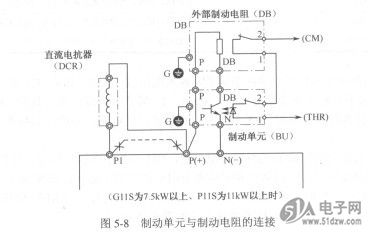

    GllS系列不小于7.5kW的变频器和PllS系列大于llkW的变频器由于内部不带制动单元需要在P(+)和N(-)端外接制动单元，如图5-8所示。
