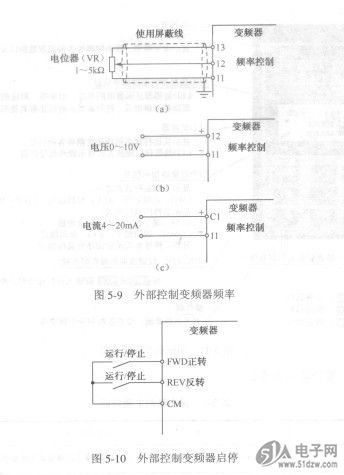

12和11为外部电压EM68B16CWQD-25H信号频率控制端子，输入电压信号为O～lOV; Cl和11为外部电流信号频率控制端子，输入电流信号为4～20mA;11端子为模拟信号公共端(OV)，13端子为+10V，用电位器控制频率时，13端子和11端子提供电源，外部控制频率的接线方式如图5-9所示。
    FWD端子为正向运行／停止的外部控制端子，CM为数字控制公共端，当FWD和CM闭合时电动机正向起动运行，当FWD和CM断开时电动机停止运行；REV端子为反向运行／停止的外部控制端子，当REV和CM闭合时电动机反向起动运行，当REV和CM断开时电动机停止运行。外部控制变频器启停的接线方式如图5-10所示。
    30A、30B和30C为报警输出，30A和30C为常开，30B和30C为常闭，可以通过参数设定来选定是哪一种报警输出。
    模拟输入信号和数字输入信号分别要用屏蔽线连接，屏蔽线按要求接地。
